Участок в AutoCAD: подоснова в DXF по кадастровому номеру — ГИСЛС
Для кадастровых инженеров и проектировщиков сетей

Подоснова в DXF для AutoCAD: кадастр, сети и ситуация одним чертежом

Обведите участок на карте или введите кадастровый номер — и скачайте чертёж в МСК региона: координаты как в выписке ЕГРН, переносить их в автокад вручную не нужно. Границы участков и ЗОУИТ идут яркими поверх серой подосновы. Сети с колодцами, улицы с покрытием, растительность и вода — условными знаками ГКИНП. Открывается в AutoCAD и nanoCAD.

Попробовать бесплатно Скачать пример DXF
Бесплатно — 200 × 200 м в месяц одной выгрузкой или несколькими поменьше, без карты оплаты.

Тот же участок: снимок и чертёж

Потяните шторку

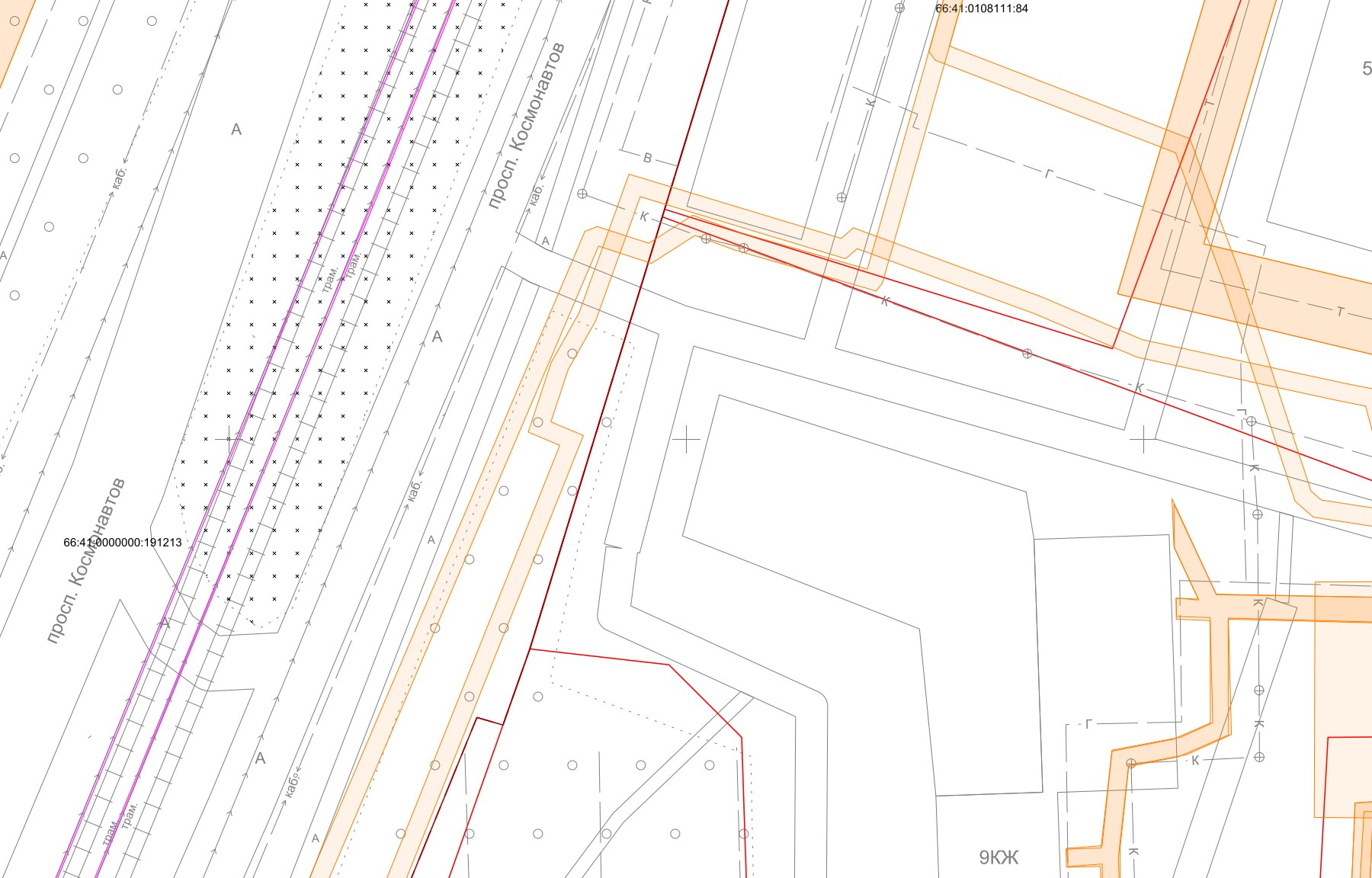

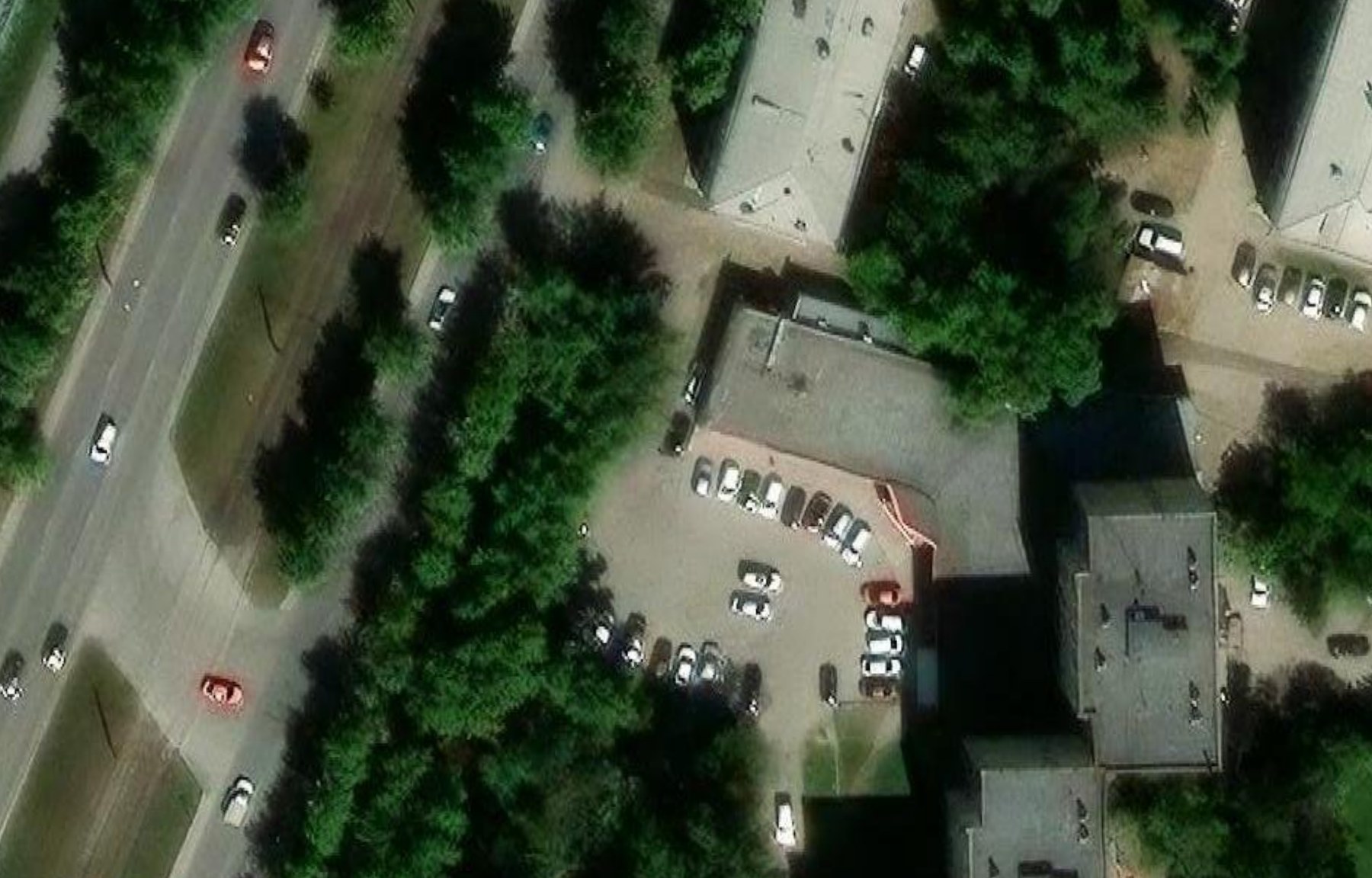

Спутниковый снимок: проспект Космонавтов в Екатеринбурге, двор и парковка Тот же участок в чертеже DXF: границы участков, сети с колодцами, трамвай, покрытие
Чертёж ГИСЛС
Спутник
Екатеринбург, Эльмаш, масштаб 1:500: проспект Космонавтов с трамваем, двор, сети по открытым сведениям. Снимок: Esri, Maxar, Earthstar Geographics
Что будет в чертеже

Всё, что нужно для предпроекта, — по слоям

Каждый вид объектов на своём слое: выключили лишнее, перекрасили нужное. Знаки — по ГКИНП-02-049-86, как на топопланах.

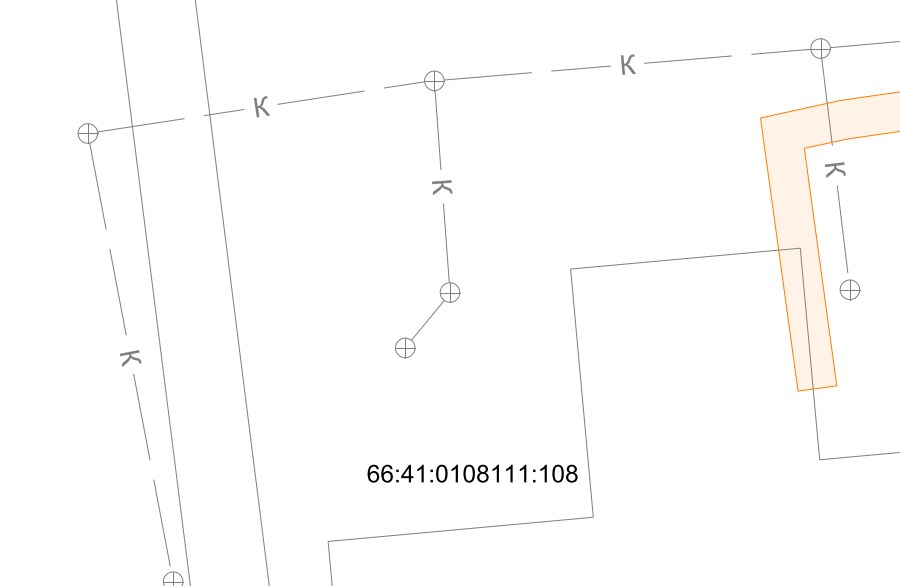

Канализация с колодцами и индексом К

Сети с буквами и колодцами

Водопровод, канализация, теплосеть, газ и кабели по открытым сведениям: «К», «В», «Т», «Г» в разрыве линии, колодцы знаком 117. Каждая сеть — отдельная группа: выделили щелчком, перекрасили.

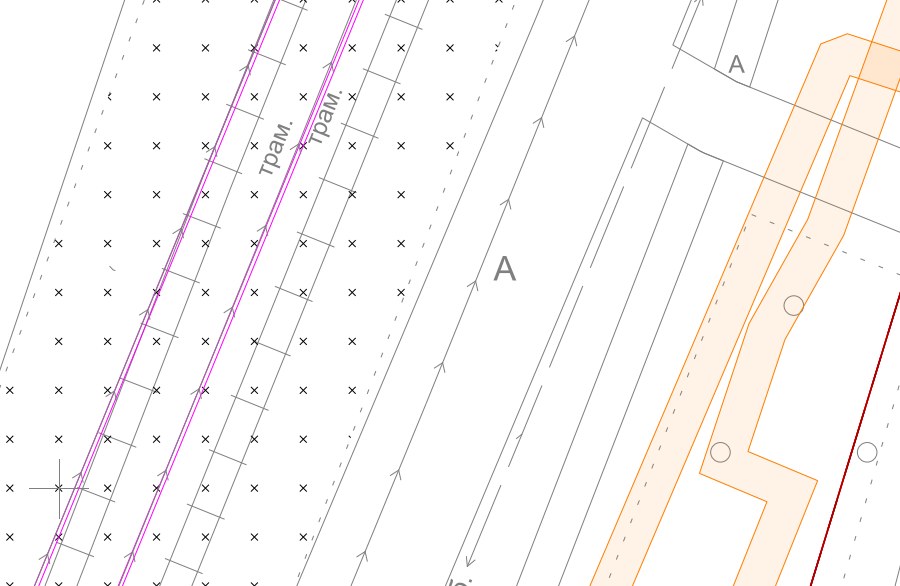

Трамвайные пути, газон и покрытие улицы

Улицы, трамвай, покрытие

Кромки проезжей части и тротуаров, покрытие «А», «Бр», трамвайные пути с поперечинами, газоны знаком «×», дома с индексом этажности и материала — «5КЖ», «2Н».

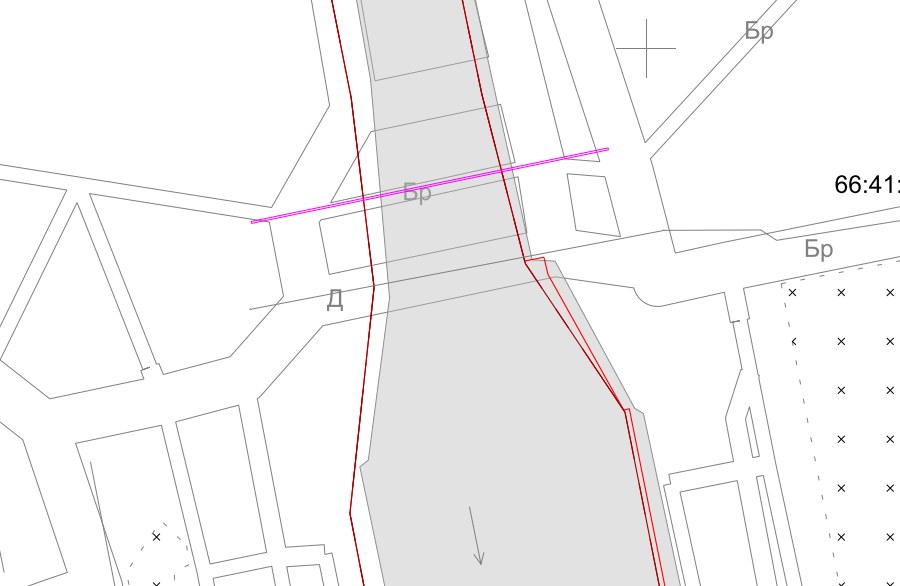

Река со стрелкой течения

Вода и растительность

Береговые линии, реки и ручьи, стрелки течения, названия с «пр.», «оз.», «руч.». Лес, кустарник, луг и болото — знаками топоплана, отдельные деревья — значками.

Кадастр яркий, подоснова серая

Участки, ОКС и ЗОУИТ — цветом поверх серой ситуации, она служит подложкой: проект чертится сразу поверх и читается. Номера участков на месте, остальные номера — на выключенных слоях. Наведите курсор на объект в AutoCAD — всплывёт его номер и назначение.

Границы участков
ЗОУИТ по видам
Сети и ситуация — серым
Как это работает

Три шага до архива

Задайте область

На карте ГИСЛС нажмите «Подоснова DXF»: обведите территорию, введите кадастровый номер с запасом вокруг или возьмите объект из своего проекта — вокруг трассы соберём коридор.

Выберите масштаб и слои

1:500–1:5000. Система координат — МСК региона, подобранная по участку (координаты как в выписке ЕГРН), или своя: proj4, WKT, EPSG. Перед сборкой видно, куда попадут углы области.

Скачайте архив

DXF по слоям, PRJ для QGIS и ArcGIS, README с условными знаками и перечень ЗОУИТ. Участки и ОКС дополнительно проверяются по открытым сведениям в момент сборки, а чертёж области до 1,5 км² сразу видно поверх карты.

Открытые сведенияУчастки, ОКС, сооружения, ЗОУИТ, кварталы. Справочно, это не выписка из ЕГРН.
OpenStreetMapУлицы, здания, растительность, вода. Лицензия ODbL, атрибуция в чертеже.
ГКИНП-02-049-86Условные знаки топографических планов 1:500–1:5000.
МСК регионаЗона подбирается по участку, рядом кладём PRJ-файл с определением системы.
Тарифы

Сколько стоит

Бесплатно
0 ₽
0,04 км² в 30 дней
это 200 × 200 м
Попробовать
Стартовый
990 ₽ в месяц
10 км² в месяц
до 1 км² за одну выгрузку
Подключить
Расширенный
4 990 ₽ в месяц
600 км² в месяц
до 10 км² за одну выгрузку
Подключить
Подписка общая для всего ГИСЛС: поиск участков, зоны, выгрузки KML и Excel входят в тот же тариф.
Вопросы

Частые вопросы

Как перенести участок в AutoCAD по кадастровому номеру?

После бесплатного входа нажмите на карте ГИСЛС «Подоснова DXF», введите кадастровый номер и задайте запас вокруг участка. Выберите масштаб от 1:500 до 1:5000 и систему координат — по умолчанию МСК региона — и скачайте архив. DXF откроется в AutoCAD уже в координатах: переносить точки участка вручную не нужно.

В какой программе открывать подоснову?

Файл DXF версии 2010 открывается в AutoCAD, nanoCAD, BricsCAD и QGIS. Сети нарисованы полилиниями с простым штриховым типом, буквы — обычным текстом, поэтому они видны в любой программе.

Можно ли получить кадастровую карту в DWG?

Кадастр области — участки, ОКС, кварталы и ЗОУИТ — выгружается в DXF версии 2010, отдельного файла DWG в архиве нет. AutoCAD и nanoCAD откроют DXF и сохранят его в DWG командой «Сохранить как».

Насколько точны инженерные сети?

Сети строятся по контурам сооружений из открытых сведений. Сети, которых там нет, но есть их охранная зона, проведены по оси зоны на отдельном слое и помечены как приближённые.

Можно ли выгрузить в своей системе координат?

Да. По умолчанию МСК региона — та, в которой ЕГРН ведёт участки этой местности, с ключами Росреестра: координаты как в выписке ЕГРН. Можно выбрать UTM или указать свою систему — proj4, WKT или код EPSG. Перед скачиванием видно, куда попадут центр и углы области.

Заменяет ли подоснова топографическую съёмку?

Нет. Это подоснова для предпроектных проработок, технических условий и проверки участка. Для рабочего проекта по-прежнему нужны инженерно-геодезические изыскания.

Обведите свой участок

Первая выгрузка до 200 × 200 м — бесплатно.

Открыть карту
Источник кадастровых сведений: общедоступные (открытые) сведения в сети Интернет, которые мы структурируем и анализируем. Они носят справочный характер и не являются сведениями ЕГРН. Ситуация — © участники OpenStreetMap, ODbL. Подоснова не заменяет инженерно-геодезические изыскания.
